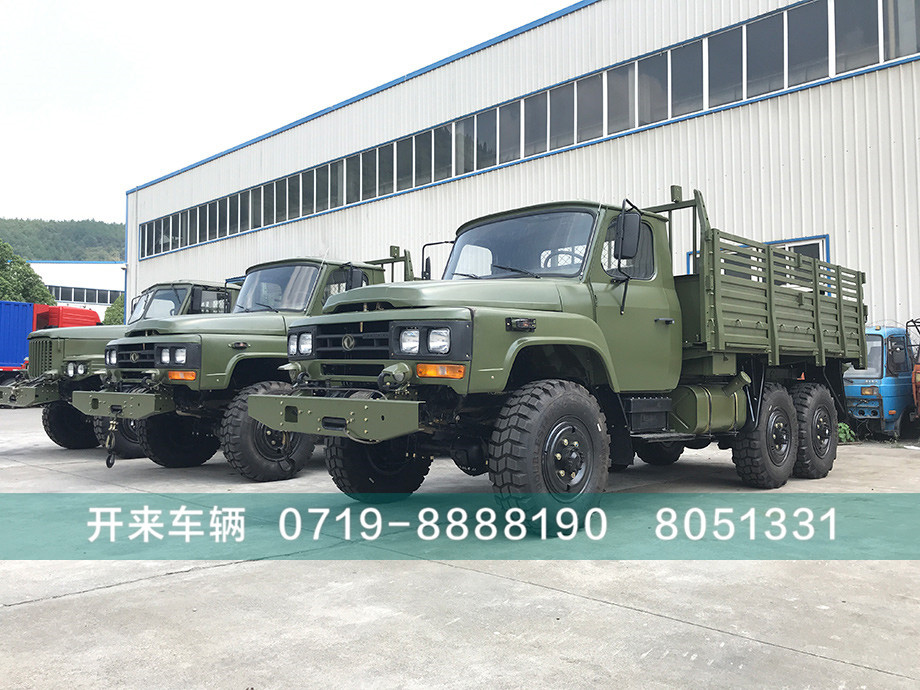

四驅越野卡車EQ2082E6D是東風公司量產的6×6驅動,尖頭單排駕駛室,康明斯B170 33發動機,軸距3740+1100mm,60L燃油箱,機械油門踏板,Φ355mm推式膜片彈簧離合器,東風5檔機械式變速箱, 6X6全驅前后橋,車架縱梁截面232*75*6.5 ,11R18越野胎。車廂內部尺寸：貨箱尺寸：3545*2180*900，該車型主要運用部隊越野及牽引火炮等交通工具，后部設有專用爬梯，方便人員上下，車輛所有附屬設備有專門的存放之處，大大提高了野外越野的機動性。
機械式車速里程表：車速表主要由與主動軸固定在一起的U形永久磁鐵、帶有轉軸與指針6的鋁罩、罩殼、固定在車速里程表外殼上的刻度盤5等組成。主動軸由變速器或分動器傳動蝸桿經軟軸驅動。 不工作時，盤形彈簧4使指針6處于刻度盤的零位。當汽車行駛時，變速箱上蝸輪組件中的蝸桿帶動里程表軟軸旋轉，再由軟軸帶動主動軸旋轉，從而使主動軸上的永久磁鐵1跟著旋轉。由于蝸桿與軟軸及車速里程表主動軸緊密連接在一起，它們的轉速相同。永久磁鐵的磁力線在鋁罩上產生渦流，渦流產生的磁場與旋轉的永久磁鐵磁場相互作用產生轉矩，使鋁罩克服盤形彈簧的彈力向永久磁鐵1旋轉的方向旋轉，直至與盤形彈簧彈力相平衡。車速越高，永久磁鐵1旋轉越快，轉矩越大，使鋁罩2帶動指針6偏轉的角度越大，車速的指示值越高。 里程表由蝸輪蝸桿機構和數字輪組成。汽車行駛時，主動軸經3對蝸輪蝸桿驅動里程表最右邊的第一數字輪，使第一數字輪上和數字顯示1/10Km。從第一數字輪向左，每兩個相鄰的數字輪之間,又通過本身的內齒和進位數字輪傳動齒輪，形成1：10的傳動比。當?shù)谝粩?shù)字輪轉動一周，由9轉到0時，由內傳動齒拔動左側第二個數字輪轉動1/10圈，形成1Km數遞增;當?shù)诙?shù)字輪轉動一周，由9轉到0時，其左側第三個數字輪轉動1/10，以10Km數遞增。其余數字輪由低位到高位的顯示，計數方式均依次類推，即可顯示汽車行駛里程數。 電子式車速里程表 車速表由車速傳感器(安裝在車輪上變速箱蝸輪組件的蝸桿上，有光電耦合式和磁電式)、微機處理系統和顯示器組成。由傳感器傳來的光電脈沖或磁電脈沖信號，經儀表內部的微機處理后，可在顯示屏上顯示車速。里程表則根據車速以及累計運行時間，由微機處理計算并顯示里程。
更多關于四驅越野卡車技術支持請聯系開來車輛工作室0719-8051331轉特種車業務
