四驅越野卡車中央充放系統是為了滿足重、中、輕型高機動性戰術車輛系統功能而開發生產的。車輛能夠在停止和行駛狀態下對輪胎氣壓進行調節控制。車輛通過沙地、泥地及雪地等松軟地面時，調低輪胎氣壓增大輪胎接地面積，減小地面變形對輪胎沉陷形成的阻力，同時增加了輪胎在地面上的附著力，提高和增強高機動性戰術車輛在松軟地面通過性技術指標。在高溫環境氣候、車輛長時間長距離連續行駛，輪胎發熱胎內氣壓升高超過輪胎額定壓力，通過中央充放氣系統檢測，防止和避免“爆胎”情況的發生，實時將輪胎氣壓調整到額定氣壓。在戰時狀態的急造軍路、越野路行駛時，中央充放系統能使車輛在行駛中控制輪胎放氣，使輪胎從公路模式氣壓下降至越野模式氣壓，以便快速駛離危險地區和到達目的地。在輪胎被銳利物扎破或被彈片和子彈擊中輪胎漏氣時，中央充放系統能使車輛在行駛中對輪胎補充充氣，從而使車輛快速駛離危險地區和到達目的地。由于高機動越野車存在車載裝備高度的特定性，在通過總高度受橋洞、涵洞、飛機倉門等限制時，在輪胎可行駛的最低氣壓內，通過中央充放氣系統降低輪胎氣壓，實時適當下降車輛總高度，使車輛快速通過，從而達到高機動性戰術指標。
該系統即為滿足以上要求及現實使用中提出其它更高要求，特設計出的更可靠，更安全，充放氣速度更快，自動調節輪胎氣壓，并實現自動化控制模式的輪胎中央充放系統。

系統主要技術參數

1.2.1系統電壓參數： 工作電壓：DC24V±15%V
                   工作電流：30mA ～ 5A
1.2.2中央充放氣系統可手動和預置操作：自動充氣或放氣，直至達到預置值為止。系統預置的3個輪胎壓力值為：
    ①松軟路面                       300 kPa
    ②越野路面                       450 kPa
    ③公路路面                       600 kPa
1.2.3充氣時間：在標準大氣壓和整車額定載荷下（總質量≤20T），充氣氣源為700～1000kPa時,從300kPa充至600kPa，單橋不大于12min；全車輪胎充氣時間不大于36min。
1.2.4 放氣時間：在標準大氣壓和整車額定載荷下（總質量≤20T），從600kPa放至300kPa時，單橋不大于10min；全車輪胎放氣時間不大于13min。
1.2.5 保壓能力：在標準大氣壓和整車額定載荷下，輪胎氣壓壓降不大于50kPa／100h。
1.2.6 系統采用CAN總線方式通訊，胎壓控制精度為±15kPa。
系統組成
 中央充放氣系統主要由：控制面板總成、控制器總成、 保壓閥總成和輪邊系統總成共四個部分構成。

	2.1.1控制面板總成: 安裝在駕駛室，是系統的指令操作和狀態顯示部件

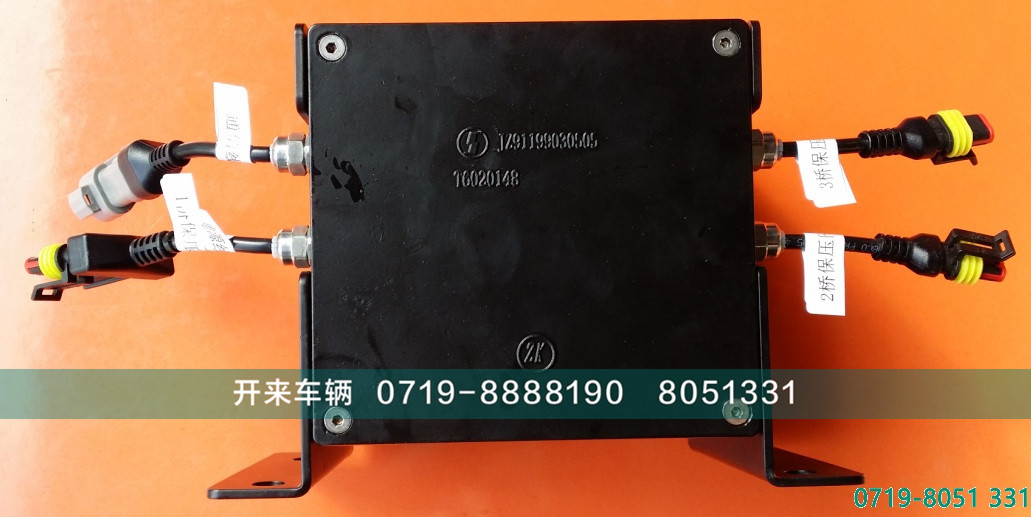

	2.1.2控制器(閥)總成: 安裝在車架靠近儲氣筒處，通過線束與控制面板連接，執行控制面板發出的指令，并將執行結果發送回控制面板顯示。

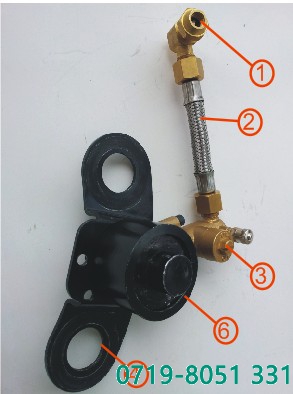

	2.1.3輪邊系統總成:                    1.氣門嘴接頭—用于連接輪胎氣門嘴，帶有外接氣源接口，可以外接氣源對輪胎充氣。                                             2.氣管總成—氣道過渡管線。                                             3.鎖閉閥總成—是一種手動操作閥。閥體上有“開”、“關”標識。安裝在輪胎閥體上。                                                                                4.支架—將輪胎閥固定在輪輞上。                                             5.輪胎閥總成—是一種氣控閥。系統進行充、放氣和測壓時，輪胎閥受控制氣壓控制開啟；系統充、放氣和測壓結束后，輪胎閥受控制氣壓控制關閉。輪胎閥關閉后，輪胎內壓縮氣體與旋轉密封氣室隔斷，且旋轉密封氣室完全與大氣相通，保證了氣室壽命。

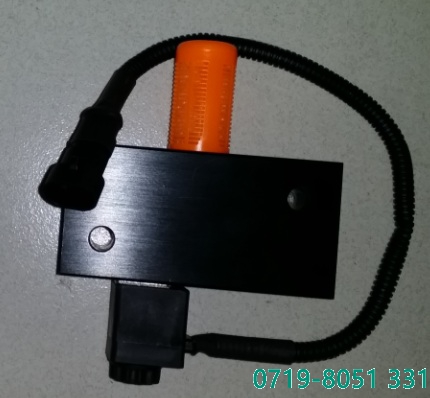

	2.1.4保壓閥總成： 安裝在車架上靠近輪胎處，                            由電磁閥和氣控閥組成，受控制器總成控制。系統進行充氣、放氣和測壓時，氣路為閉合狀態。按下面板保壓鍵后，保壓閥快速排氣口打開，可以快速排空系統管道內的氣流，使輪胎閥關斷。

系統同時打開充氣電磁閥和2橋電磁閥，氣壓經過管路和保壓閥，打開輪邊系統開始給輪胎充氣。系統自動邏輯運算充氣時測壓間隔時間。當測壓值和設定值相近時停止充氣，胎壓控制誤差為±15KPa；反之，則繼續充氣，直到測壓值達到設定目標值,此時系統會自動保壓。

首先打開2橋電磁閥，系統執行測壓步驟，根據邏輯運算自動打開輪邊系統，接通輪胎氣路。打開放氣電磁閥，輪胎內的氣體通過氣路通道排到大氣。系統自動計算放氣時測壓間隔的時間。當測壓值和設定值相近時停止放氣，胎壓控制誤差±15KPa；反之，則繼續放氣，直到測壓值達到設定目標值，此時系統會自動保壓。

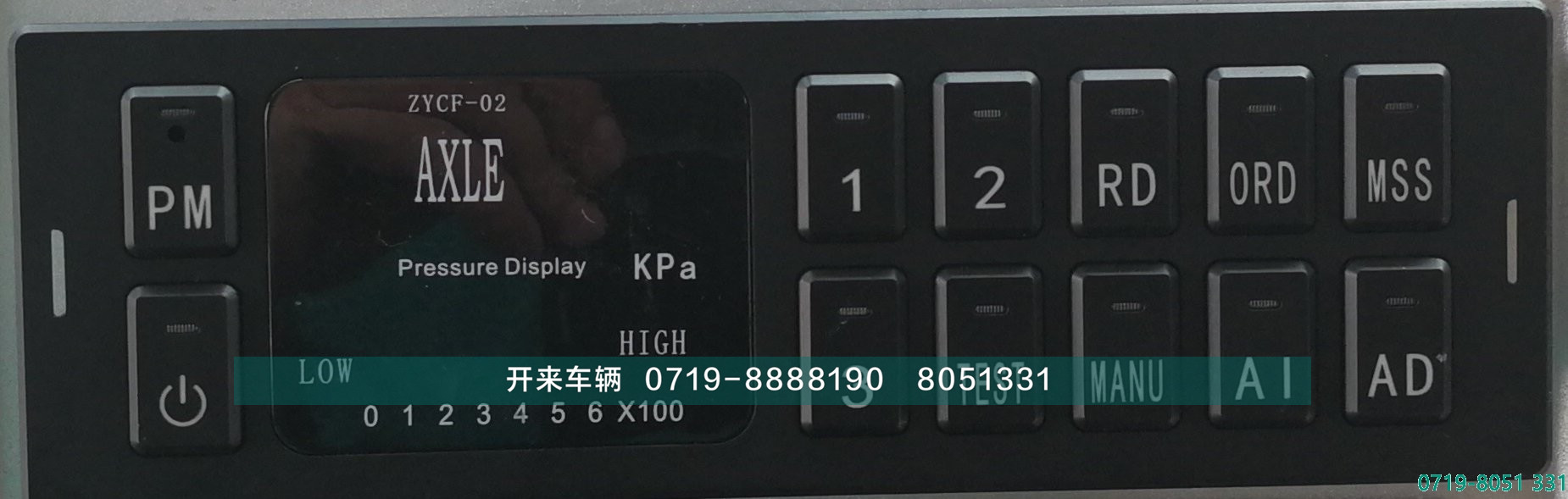

4.1 控制面板安裝
4.1.1將面板護套①插入儀表盤上預留的孔位，并將護套定位彈片翻起；
4.1.2將線束③的12針插頭插入面板機盒后部12孔位插座
4.1.3將面板機盒②推入面板護套①中，定位固定。
5.1.1“電源開關鍵”：作用于系統的上電和斷電。在系統出現異常時，可以強制關機，切斷電源，關機后等待3秒后，可以再次開機。首次按下按鍵，系統通電；再次按下該鍵，系統執行關機動作，操作者每次按此鍵執行關機操作后再斷開總電源。
5.1.2“參數調整孔”：用于參數調整，進入?yún)?shù)調整狀態后，可以調整模式充放氣各路況目標胎壓等參數。
5.1.3 “梯形燈”：用于顯示橋路動態氣壓，為定性值，充氣和放氣時動態氣壓值閃爍。
5.1.4“橋路選擇區域”：數字“1橋”、“2橋”、“3橋”表示車輛1橋（前橋）、2橋（中橋）、3 橋（后橋）。該區域鍵為復選按鍵，按一次被選中，再按一次取消該鍵選擇。 選擇全車時可連續按“1橋”、“2橋”、“3橋”。取消時可也連續按“1橋”、“2橋”、“3橋”。
5.1.5“路況模式化功能區域”：“公路”、“越野”、“松軟”鍵，為互鎖按鍵，以先按的鍵才有效。
5.1.6“手動功能區域”：“手動”、“充氣”、“放氣”鍵，手動執行充氣、放氣操作，為復選按鍵，按“手動”、“充氣”就是手動充氣；“手動”、“放氣”就是手動放氣。“手動”、“充氣”可連續按，只按手動，不會顯示壓力，等按了充氣或放氣才會顯示壓力并開始充放氣動作。
5.1.7“保壓”：可與橋路選擇鍵配合使用；如果程序運行中單獨按此鍵，表示中止當前正執行的操作，并同時完成輪胎保壓。
5.1.8“檢測”：與橋路選擇鍵配合使用；手動模式下按此鍵，系統會對當前進行充放氣的橋進行測壓一次，后繼續充、放氣。
5.1.9“狀態指示燈”：按鍵被選中，鍵上方的燈點亮；程序執行完成后，自動熄滅。
5.2.1按鍵操作由最高至最低分為四個級別：
最高級別鍵：電源開關鍵和保壓鍵
高級別鍵：橋選擇鍵：1橋、2橋 、3橋
一般級別：手動、檢測、公路、越野、松軟，五鍵互鎖，以第一次按鍵為有效
最低級別：充氣、放氣鍵
說明：按鍵必須從高級別開始，在每個級別的按鍵可以反復選擇，但進入下級別按鍵后，不能再返回上級按鍵菜單操作（電源開關機鍵除外），如要取消當前指令，請按保壓鍵取消。
 5.2.2正確按鍵順序：
開機后，必須先選擇橋路鍵，后選擇“路況模式化功能區域”中的按鍵或“手動功能區域”按鍵，也可按檢測鍵及保壓鍵，如不先選擇橋區域的按鍵，系統將不予應答。
 5.2.3系統在充放氣過程中，可在非測壓和非進入自動保壓時按保壓鍵中斷當前操作。但重新執行新的按鍵操作，必須等待所有狀態燈熄滅進入待機后才能重新按鍵。
6.使用操作
6.1開機
按下電源鍵，系統進入初始化狀態，橋壓顯示屏中四個“— — — —”會不停閃爍，此時請不要按任何鍵，系統正對電壓、氣源壓力、系統保壓效果等參數進行自檢和初始化，系統不能正常接受按鍵指令。等到四個“— — — —”不再閃爍，表示系統進入待機狀態，才可接受按鍵指令。如系統報故障（如E0、E1、E2、E31等）時，可按本書中第8項《常見故障排除》中規定處理。
A. 關斷輪胎中央充放氣系統面板電源，重啟解除報警。
B. 檢查汽車與面板的連接接頭，用萬用表測量電壓是不是在規定范圍內。24V異常請檢查車載電壓是否異常， 5V故障請與廠家售后部門聯系。
C. 檢查線快排閥接頭是否良好，待機狀態下應有DC24V。
D. 再一次開機后，執行正常的充氣、放氣動作。若故障重現，請與廠家技術人員聯系。
9.注意事項
9.1在車速大于30km/h時，禁用本系統。
9.2如在使用本系統過程中，操作者如果進行了誤操作，導致不必要的充氣或放氣動作，可以按保壓鍵對系統實施保壓，中斷誤操作。也可按電源鍵關機。
9.3使用系統充放氣要確保各輪邊手動鎖閉閥處于“開”狀態。如果系統出現問題或在長時間不使用時，請將手動鎖閉閥扭向“關 ”位置，關閉球閥。
9.4使用本系統過程中確保儲氣筒壓力始終大于700KPa。
