EQ2090GS是在EQ2070G基礎上由用戶提出取消了后牽引裝置、掛車制動裝置、前保險杠及護欄裝置;加大單油箱(或雙油箱)、變更儲氣筒及電瓶位置、變更進排氣系統、冷卻系統、變更變速器速比增加最高車速，變更儀表開關及發電機等。
EQ2080GS系列越野車是在EQ2090GS的基礎上更改發動機、輪胎和軸距，其它不變。
3.2.1.1離合器
單片干式膜片彈簧離合器，帶減震彈簧及摩擦阻尼片，摩擦片外徑395mm，液壓遠距離操縱，帶氣壓助力。
3.2.1.2變速器
械式變速箱。六個前進檔，一個倒檔，二、三、四、五、六檔裝有慣性式同步器，帶斜齒取力齒輪。
?、?6.446 Ⅱ= 3.841 Ⅲ= 2.29 Ⅳ= 1.477 Ⅴ= 1 Ⅵ=0.802 R=5.802
3.2.1.3分動器
機械式,有高低兩個檔位，中間軸上換檔。帶有接合前橋的接合套。采用電控氣操縱換檔和接合前橋驅動。高檔速比ih=1.2，低檔速比iL=2.05。
3.2.1.4傳動軸
開式、三根傳動軸，結構型式為十字軸軸管式，帶翼形軸承。主傳動軸十字軸直徑為31.66mm，軸管為φ89×4(mm);后橋和前橋傳動軸十字軸直徑為25mm，軸管為φ89×2.5(mm)。
3.2.1.5驅動橋
a)前、后橋均為驅動橋，后橋裝有自鎖式牙嵌差速器。
b)橋殼：沖壓焊接式。
c)主減速器：單級，雙曲線齒輪，速比i0=4.857;
d)半軸：全浮式。
e)前橋等速萬向節：雙聯式。帶轉向減震器。
3.2.1.6轉向系
轉向器: 整體式動力轉向器，梯形機構在前橋后方。中間位置傳動比20.4，兩線制液壓油路。
方向盤：四幅條式，外徑φ480mm，具有高度和角度調整機構。
轉向傳動軸：裝有兩個十字軸式萬向節的傳動軸，分花鍵軸和花鍵套兩部分,可相對滑動。
方向機位置：車架右側。

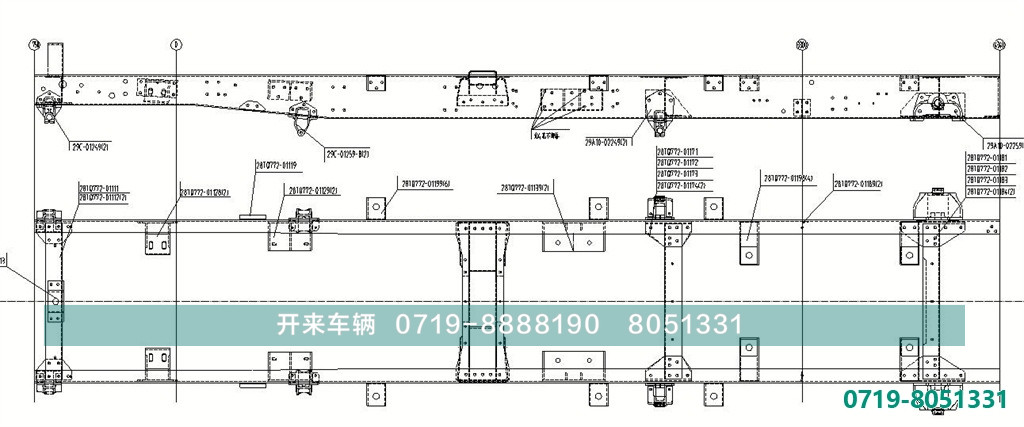

3.2.1.7車架
沖壓鉚接框架式結構，由二根縱梁和五根橫梁組成，車架外寬861mm。
縱梁最大斷面尺寸為232×75×6.5(mm);
3.2.1.8懸架
前懸架：縱置半橢圓葉片彈簧(單面雙凹槽斷面)，前卷耳式后滑板式，結構參數為1350×75×11—10，帶φ50mm雙向筒式減振器。
后懸架：縱置半橢圓葉片彈簧(單面雙凹槽斷面)，前為卷耳式，后為吊耳式，結構參數為1500×90×10—11，帶φ50mm雙向筒式減振器。
3.2.1.9制動系
行車制動：采用雙回路氣制動系統和鼓式車輪制動器。
駐車制動：鼓式制動器，作用在車輪上。由手控閥控制，彈簧氣室操縱，并有緊急解除彈簧氣室制動的功能。
輔助制動：發動機排氣制動，排氣制動閥裝在消聲器進氣口前，電控氣操縱。
掛車制動：兼有斷氣制動與充氣制動掛車制動系。
閥類：采用雙腔制動閥、手控閥、卸載閥、繼動閥、快放閥、四回路保護閥、放水閥等。
空壓機：單缸、水冷、排量215cm3。
儲氣筒：儲氣筒27L兩個，21L一個。
管子：車架以外，鋼絲護套軟管，直徑有φ5、φ15;車架以內，采用尼龍軟管，直徑有φ6、φ10、φ14等。
3.2.1.10車輪及輪胎
裝有4個335/80R20無內胎鋼絲子午線輪胎，另有備胎一個。輪胎外徑1120mm,寬335mm;
a)輪輞：9.0V-20;
b)輪胎氣壓：
短距離松軟路面行駛時，輪胎氣壓能調到180kPa;
越野行駛時，氣壓350kPa，承載能力為3250kg;
公路行駛時，氣壓400kPa，承載能力為3250kg;
c)可選裝12.00R20帶內支撐輪胎
3.2.1.11電氣及儀表系統，24V制電路系統、負級搭鐵，主要裝備有：
a) 蓄電池：12V、180A•h兩只。
b) 發電機：24V、100A。
c) 起動機：24V、6kW，齒數為10齒。
d) 燈光:前大燈、側燈、前組合燈、后組合燈、霧燈、前防空燈、后防空燈、頂燈。數量、位置和光色等按GB 4785和GJB 893規定。
e) 儀表:速度里程表、發動機轉速表、機油壓力表、燃油表、電流表、水溫表、氣壓表。
f) 指示與報警：轉向燈指示器、遠光指示器、排氣制動指示器、充電不足報警器、氣壓過低報警器、倒車蜂鳴器、電喇叭、氣喇叭。按GB 4785規定。

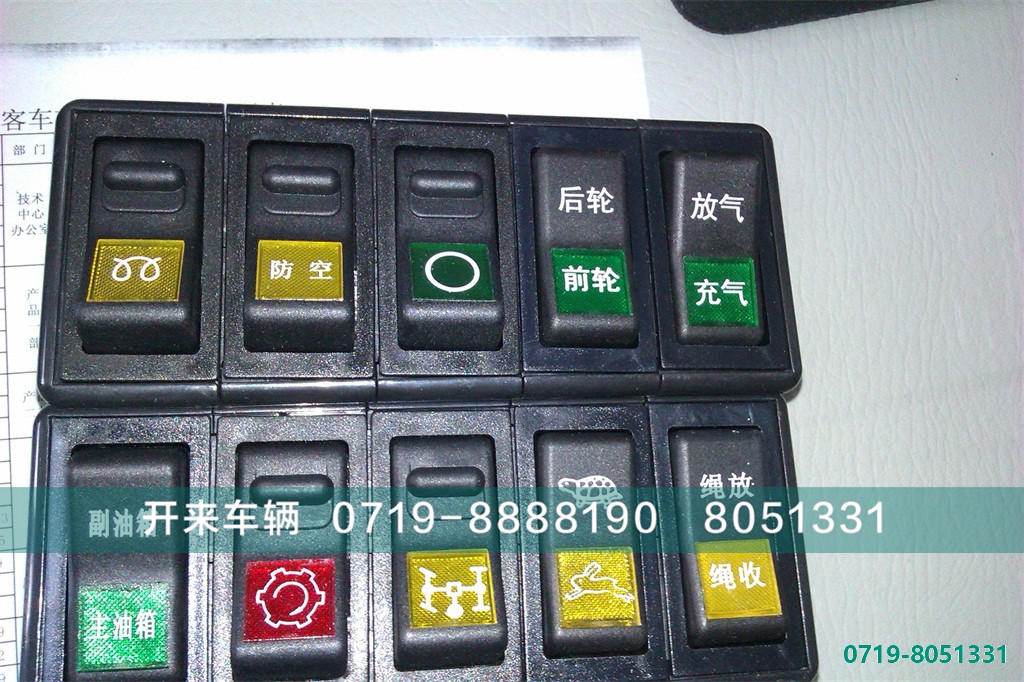

g) 開關：電源總開關、點火開關、組合開關、八組合翹板開關。
