移動服務車的廂體形狀為長方形，分3節，前上為工具倉（內開）、前下為設備倉（外開）、中部為辦公倉、尾部為工作倉。一、廂體布局 廂體形狀為長方形，分3節，前上為工具倉（內開）、前下為設備倉（外開）、中部為辦公倉、尾部為工作倉；

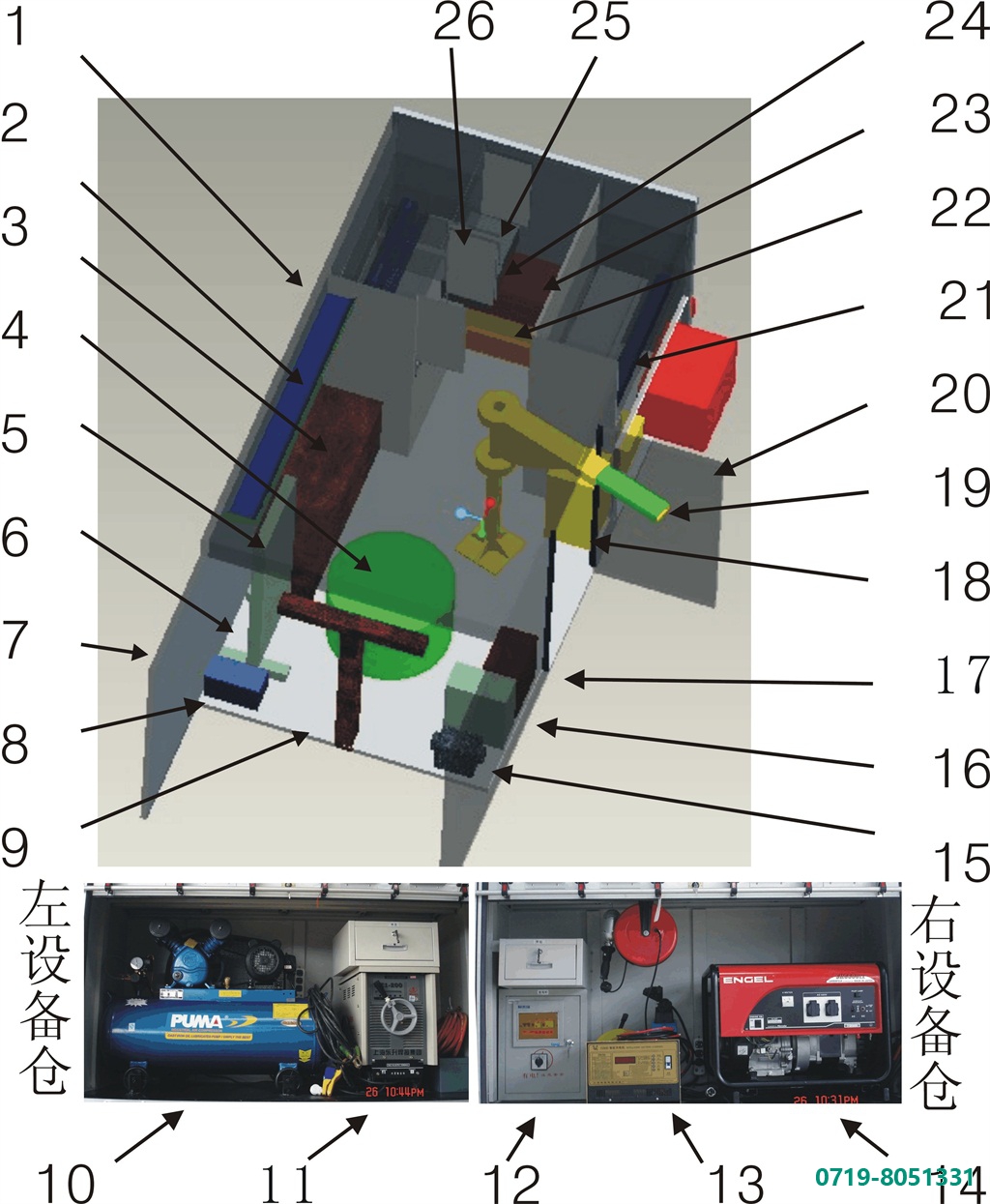

二、設備工具名稱及分布
1.窗戶 2 .行李倉 3.桌凳 4.大工件 5. 壓力機 6.硬連接 7.后門 8.虎鉗 9.拖舉 10.空壓機 11.電焊機 12.配電柜 13.充電機 14.發電機 15.砂輪機 16.臺鉆 17. 噴油試驗器 18.飲水器 19.吊 20.右側門 21.卷閘門 22.低位運輸車 23.千斤頂 24.指揮箱 25.抽屜 26.工具柜
1、左設備倉（推拉門后）
3KW巨霸空壓機、電焊機、15米氣管1套3個、氣割、汽油割炬、電焊割工具箱、電焊面罩、
外左抽屜；16A 公牛插座1個、燒焊鉗
2、右設備倉（推拉門后）
6KW本田原裝汽油發電機、充電機、電纜鼓、10米電燈鼓、千斤頂、25米電纜滾筒、配電柜（含配電箱）；
外右抽屜：組合鉆頭、16A 公牛插座1個；
3、倉外前面板 滅火器及支架2套；
4、倉內前部 工具支架：上層放野外多功能指揮作業箱，下層放低位運送車及平衡架；壁燈1個；
5、倉內中部大型物件及休息倉、壁燈1個、推拉玻璃窗、窗簾、行李架、1桌2椅、抽油器、衣帽排鉤；600Kg吊；16A 公牛插座1個；注意行李架最大負重10Kg；
6、倉內后部 150W金鹵燈、臺虎鉗、壓力機、臺鉆、臺式砂輪機、噴油器試驗器；拖舉； 16A 公牛插座1個；
7、倉內抽屜內左1 測試儀表 沖氣表、真空壓力表、柴油汽車壓力測試組件、汽缸壓力表；
內左2 測試儀表 點火正時器、電解液比重表、蓄電池電壓測試表、汽缸聽診器；
內左3 使用說明書、電器圖、技術資料、設備工具分類清單；
內左4 從工具柜中取出的常用工具；
內右1 量度工具 0-25mm外徑千分尺、25-70mm外徑千分尺、50-75mm外徑千分尺、75-100mm外徑千分尺、100-125mm外徑千分尺、0-200mm游標深度卡尺、0-200mm游標卡尺；
內右2 量度工具 0-10mm百分表、35-50mm內徑百分表（量缸表）、50-160mm內徑百分表（量缸表）、6A磁力表座、扭力角度規
內右3 筆紙、文件；
內右4 從工具柜中取出的常用工具；
8、倉內工具柜左1上 原配發動機手提工具箱1～2號、電工手提工具箱；
左1下 原配底盤手提工具箱1～5號；
左2上 帶箱組合工具 31套套筒組、17件梅花綜合套筒組、17件六角綜合套筒組、13件氣動工具組、120件綜合組套；
左2下 帶箱組合工具 52件絲攻板牙組、擴張管工具組、氣門鉗套裝、內孔軸承拉馬、26件重型套筒、液壓拉拔器
右1上 大小磁力盤、黃油槍、手拉鉚釘槍、多用離合器定心軸、軸承內空位器、拆疊式工兵鍬；棘輪扳手1套、公制球形內六角扳手1套、英制球形內六角扳手1套、油管扳手1套、斷頭螺栓扳手1套、三爪濾清器扳手1套、S型扳手1套、C型扳手 1套；50-100mm活塞環鉗1支、80-120mm活塞環鉗1支、110-160mm活塞環鉗1支、11SP大力鉗、離合器對空校正器（鋁）1套；活塞壓縮器、可調式鉸刀工具箱
右1下 氣門座維修工具、航空剪子3只、油封起子1套、伸縮軟軸可換頭螺絲刀組1套、C型大力鉗1支、皮帶輪固定鉗1套、空心沖1套； 13件起子
軟性磁性撿拾器1套、彎管器1套、內外卡簧鉗1套、球狀銷拉器1套、
右2上柜 文件及生活用品；大油盆、折疊凳2個、睡袋1個；12mm電動扳手、16 mm電動扳手、24 mm電動扳手、角磨機、手電鉆（帶沖擊）、
右2下柜 商用車電腦解碼器、扭力扳手1套、500mm鋼板尺、萬用鈑金切割器
| 移動服務車功能設備工具清單 |
| 序號 |
大項目 |
小項 |
設備明細 |
型號 |
單位 |
數量 |
備注 |
| 1 |
左側設備倉
（推拉門后） |
|
巨霸空壓機 |
3kw |
臺 |
1 |
|
| |
電焊機 |
|
臺 |
1 |
|
| |
氣管 |
15米 |
套 |
2 |
|
| |
氣割 |
|
套 |
1 |
|
| |
汽油割炬 |
|
套 |
1 |
|
| |
汽油焊炬 |
|
套 |
1 |
|
| |
電焊割工具箱 |
|
個 |
1 |
|
| |
電焊面罩+手套 |
|
套 |
1 |
|
| 外左抽屜 |
燒焊鉗 |
|
個 |
1 |
|
| 豎排公牛插座 |
16A |
個 |
1 |
|
| 2 |
右側設備倉
（推拉門后） |
|
本田汽油發電機 |
6kw |
個 |
1 |
|
| 充電機 |
|
個 |
1 |
|
| 電纜鼓 |
|
個 |
1 |
|
| 電燈鼓 |
10米 |
個 |
1 |
|
| 千斤頂 |
|
個 |
2 |
|
| 電纜滾筒 |
25米 |
個 |
1 |
|
| 配電柜（含配電箱） |
|
個 |
1 |
|
| 外右抽屜 |
組合鉆頭 |
|
個 |
1 |
|
| 堅排公牛插座 |
16A |
個 |
1 |
|
| 3 |
倉外面板 |
|
滅火器 |
|
個 |
2 |
|
| 滅火器支架 |
|
個 |
2 |
|
| 4 |
倉內前部 |
工具支架 |
上層：野外多功能指揮作業箱 |
|
個 |
1 |
|
| 下層：低位運送車及平衡架 |
|
個 |
1 |
|
| |
壁燈 |
|
個 |
1 |
|
| 5 |
倉內中部 |
|
大型物件 |
|
|
|
|
| 休息倉 |
|
|
|
|
| 壁燈 |
|
個 |
1 |
|
| 推拉玻璃 |
|
套 |
1 |
|
| 窗簾 |
|
副 |
1 |
|
| 行李架 |
|
個 |
1 |
|
| 桌椅 |
|
套 |
1 |
|
| 抽油器 |
|
臺 |
1 |
|
| 衣帽排鉤 |
|
副 |
1 |
|
| 吊 |
6噸 |
個 |
1 |
|
| 豎排公牛插座 |
16A |
個 |
1 |
|
| 6 |
倉內后部 |
|
金鹵燈 |
150W |
個 |
1 |
|
| 臺虎鉗 |
|
臺 |
1 |
|
| 壓力機 |
|
臺 |
1 |
|
| 臺鉆 |
|
臺 |
1 |
|
| 臺式砂輪機 |
|
臺 |
1 |
|
| 噴油器試驗器 |
|
個 |
1 |
|
| 拖舉 |
2.5米寬3.6噸 |
套 |
1 |
|
| 豎排公牛插座 |
16A |
個 |
1 |
|
| 7 |
倉內抽屜 |
內左1 |
沖氣表 |
|
個 |
1 |
|
| 真空壓力表 |
|
個 |
1 |
|
| 柴油氣缸壓力表 |
|
套 |
1 |
|
| 氣缸壓力表 |
|
個 |
1 |
|
| 內左2 |
點火正時器 |
|
個 |
1 |
|
| 電解液密度計 |
|
個 |
2 |
|
| 蓄電池電壓測試表 |
|
個 |
1 |
|
| 汽缸聽診器 |
|
個 |
1 |
|
| 內左3 |
使用說明書 |
|
套 |
？ |
|
| 電器圖 |
|
套 |
？ |
|
| 技術資料 |
|
套 |
？ |
|
| 設備工具分類清單（抱著過塑） |
|
張 |
？ |
|
| 內左4 |
從工具柜中取出的常用工具 |
|
|
|
|
| 多用途汽車萬用表 |
|
個 |
1 |
|
| 內右1 |
外徑千分尺 |
0-25mm |
副 |
1 |
|
| 外徑千分尺 |
25-50mm |
副 |
1 |
|
| 外徑千分尺 |
50-75mm |
副 |
1 |
|
| 外徑千分尺 |
75-100mm |
副 |
1 |
|
| 外徑千分尺 |
100-125mm |
副 |
1 |
|
| 深度游標卡尺 |
0-200mm |
副 |
1 |
|
| 游標卡尺 |
0-200mm |
副 |
1 |
|
| 內右2 |
百分表 |
0-10mm |
個 |
1 |
|
| 內徑百分表（量缸表） |
35-50mm |
個 |
1 |
|
| 內徑百分表（量缸表） |
50-160mm |
個 |
1 |
|
| 磁力表座 |
6A |
個 |
1 |
|
| 扭力角度規 |
|
個 |
1 |
|
| 內右3 |
筆紙、文件 |
|
|
|
|
| 內右4 |
從工具柜中取出的常用工具 |
|
|
|
|
| 8 |
工具柜 |
左1上層 |
原配發動機手提工具箱1~2號 |
|
件 |
2 |
|
| 電工手提工具箱 |
|
件 |
1 |
|
| 左1下層 |
原配底盤手提工具箱1~5號 |
|
件 |
5 |
|
| |
17件梅花綜合套筒組 |
|
套 |
1 |
|
| 17件六角綜合套筒組 |
|
套 |
1 |
|
| 13件氣動工具組 |
|
套 |
1 |
|
| 120件綜合組 |
|
套 |
1 |
|
| 31套套筒組 |
|
套 |
1 |
|
| 左2下層 |
52件絲攻板牙組 |
|
套 |
1 |
|
| 擴漲管工具組 |
|
套 |
1 |
|
| 氣門鉗套裝 |
|
套 |
1 |
|
| 內孔軸承拉碼 |
|
套 |
1 |
|
| 26件重型套筒 |
|
套 |
1 |
|
| 液壓拉拔器 |
|
|
|
|
| 右1上層 |
大小磁力盤 |
|
個 |
3 |
|
| 黃油槍 |
|
個 |
1 |
|
| 手拉鉚釘槍 |
|
個 |
1 |
|
| 多用離合器定心軸 |
|
個 |
1 |
|
| 軸承內空位器 |
|
套 |
1 |
|
| 軍用鐵鍬 |
|
個 |
1 |
|
| 棘輪扳手 |
|
套 |
1 |
|
| 公制球形內六角板手 |
|
套 |
1 |
|
| 英制球形內六角扳手 |
|
套 |
1 |
|
| 油管扳手 |
|
套 |
1 |
|
| 斷頭螺栓板手 |
|
套 |
1 |
|
| 三爪濾清器扳手 |
|
套 |
1 |
|
| S型扳手 |
|
套 |
1 |
|
| C型板手 |
|
套 |
1 |
|
| 活塞環鉗 |
50-100mm |
個 |
1 |
|
| 活塞環鉗 |
80-120mm |
個 |
1 |
|
| 活塞環鉗 |
110-160mm |
個 |
1 |
|
| 大力鉗 |
11SP |
個 |
1 |
|
| 離合器對正校正器（鋁） |
|
套 |
1 |
|
| 活塞壓縮器 |
|
個 |
1 |
|
| 可調式鉸刀工具箱1-2 |
|
|
|
|
| 右1下層 |
氣門座維修工具 |
|
套 |
1 |
|
右1下層 |
航空剪刀 |
|
個 |
3 |
|
| 油封起子 |
|
套 |
1 |
|
| 伸縮軟軸可換頭螺絲刀組 |
|
套 |
1 |
|
| C型大力鉗 |
|
個 |
1 |
|
| 鏈條式皮帶輪固定鉗 |
|
個 |
1 |
|
| 空心沖 |
|
個 |
1 |
|
| 13件起子 |
|
套 |
1 |
|
右1下層 |
軟性磁性撿拾器 |
|
套 |
1 |
|
| 彎管器 |
|
套 |
1 |
|
| 內外卡簧鉗 |
|
套 |
1 |
|
| 球狀銷拉器 |
|
套 |
1 |
|
| 右2上層 |
文件及生活用品 |
|
|
|
|
| 大油盆 |
|
個 |
1 |
|
| 折疊凳 |
|
個 |
2 |
|
| 睡袋 |
|
個 |
1 |
|
| 電動扳手 |
12mm |
個 |
1 |
|
| 電動扳手 |
16mm |
個 |
1 |
|
| 角磨機 |
|
個 |
1 |
|
| 手電鉆（帶沖擊） |
|
個 |
1 |
|
| 右2下層 |
商用車電腦解碼器 |
|
個 |
2 |
|
| 扭力板手 |
|
個 |
1 |
|
| 鋼板尺 |
|
把 |
1 |
|
| 萬用鈑金切割器 |
|
個 |
1 |
|

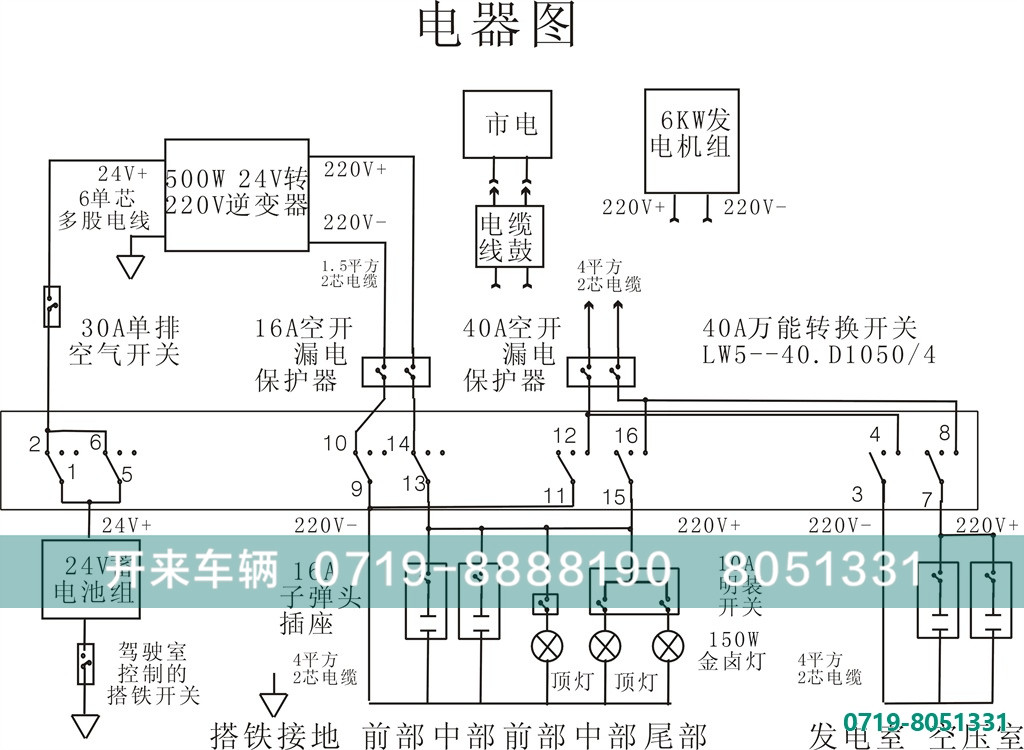

三、電氣原理圖及使用方法
1、逆變電源的使用 打開駕駛室的總電源開關，打開點火開關，使蓄電池旁的搭鐵繼電器吸合；打開右設備倉中
配電柜上的配電箱中的3個開關（向搬上），配電柜上萬能轉換開關從停止
轉向逆變（向左），打開配電柜，把配電箱后的逆變器右側的開關打開，逆變器的指示燈及風扇工作；打開箱體倉內的燈開關，3個燈都可發光；打開插座上開關，這時所有插座都有220V電，逆變器的功率只有500W，如果使用其他電器，要注意總功率≤500W；
理論蓄電池能量的消耗計算，24V*165AH*0.7(逆變器效率)*0.7（蓄電池使用極限）≈200W連續使用10小時；大量使用蓄電池能量后應及時充電，防止蓄電池報廢；
使用逆變電源后關閉燈及插座開關，把配電柜上萬能轉換開關從逆變
轉向停止（向中），
防止逆變器消耗蓄電池能量；
2、發電電源的使用 拉出發電機，加滿機油（已加）、汽油；插入配電柜與發電機之間的連接插頭，拉動點火器，點著發電機，
發電穩定后，打開發電機開關；把配電柜上萬能轉換開關從停止
轉向發電（向右），可輸出＜6000W；所有插座可接出＜3000W電量；其他同上；
3、市電的使用 插入配電柜與電纜線鼓之間的連接插頭，把電纜線鼓插頭插入市電；其他同上；
4、點火線的使用 3米點火線2根放在右設備倉右側，斷開需發動的汽車蓄電池，使用2根點火線，接入救援車電瓶；
