一：制動系統零部件的介紹
四驅越野車制動氣路較常規車型制動氣路復雜，增加了差動繼動閥和感載閥，為了保證越野路況的正常使用，本文主要介紹四驅越野卡車的制動氣路原理。

　　1、制動系統零部件的圖號(參照國家標準和二汽標準)

　　2、制動系統零部件的接口標示

　　0——真空接口

　　1——進氣接口

　　2——出氣接口

　　3——排氣接口(通大氣 )

　　4——控制接口(進入部件)

　　5——備用

　　6——備用

　　7——防凍液接口

　　8——潤滑油接口(空氣壓縮機用)

　　9——冷卻液接口(空氣壓縮機用)

　　3、制動系統零部件的工作原理

　　氣制動閥

　　用途：

　　在雙回路主制動系統的制動過程和釋放過程中實現靈敏的隨動控制。

工作原理

　　在頂桿座a施加制動力，推動活塞c下移，關閉排氣口d，打開進氣門j，從11口來的壓縮空氣到達A腔，隨后從21口輸出到制動管路I。同時氣流經孔D到B腔，作用在活塞f上，使活塞f 下行，關閉排氣孔h，打開進氣門g，由12口來的壓縮空氣到達c腔，從22口輸出送到制動管路II。

　　解除制動時，21、22口的氣壓分別經排氣門d和h從排氣口3排向大氣。

　　當?shù)谝换芈肥r，閥門總成e推動活塞f向下移動，關閉排氣門h，打開進氣門g，使第二回路正常工作。當?shù)诙芈肥r，不影響第一回路正常工作。

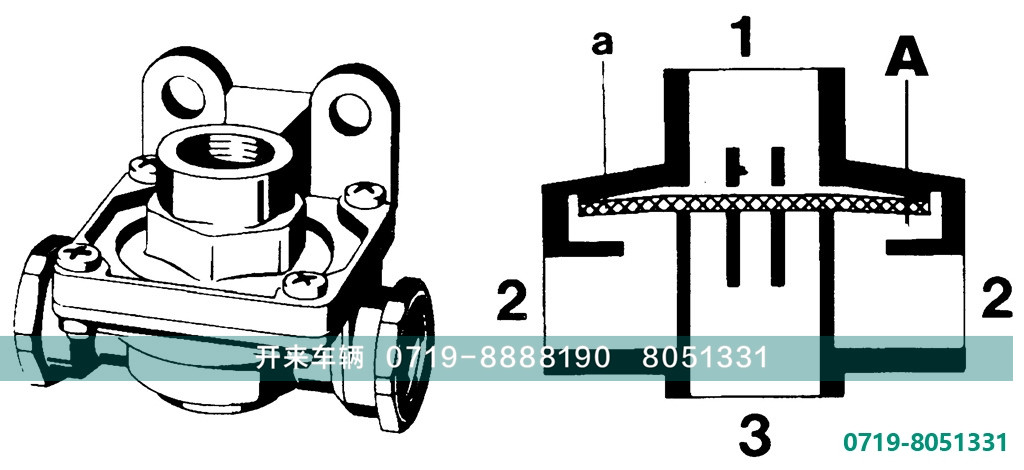

快放閥

用途

　　該總成可迅速地將制動氣室中的壓縮空氣排入大氣，以便迅速地解除制動

　　工作原理：

　　氣路中沒有壓力時，閥片a在本身彈力的作用下，使進氣口和排氣口處于關閉狀態。

　　制動時，壓縮空氣從1口進入，將閥片a緊壓在排氣口上，氣流經A腔從2口進入制動氣室。

　　解除制動時，1口壓力下降閥片a在氣室壓力作用下，關閉進氣口，氣室壓力從2口進入3口迅速排入大氣。

　　掛車閥

　　a、掛車閥(不帶接流裝置)

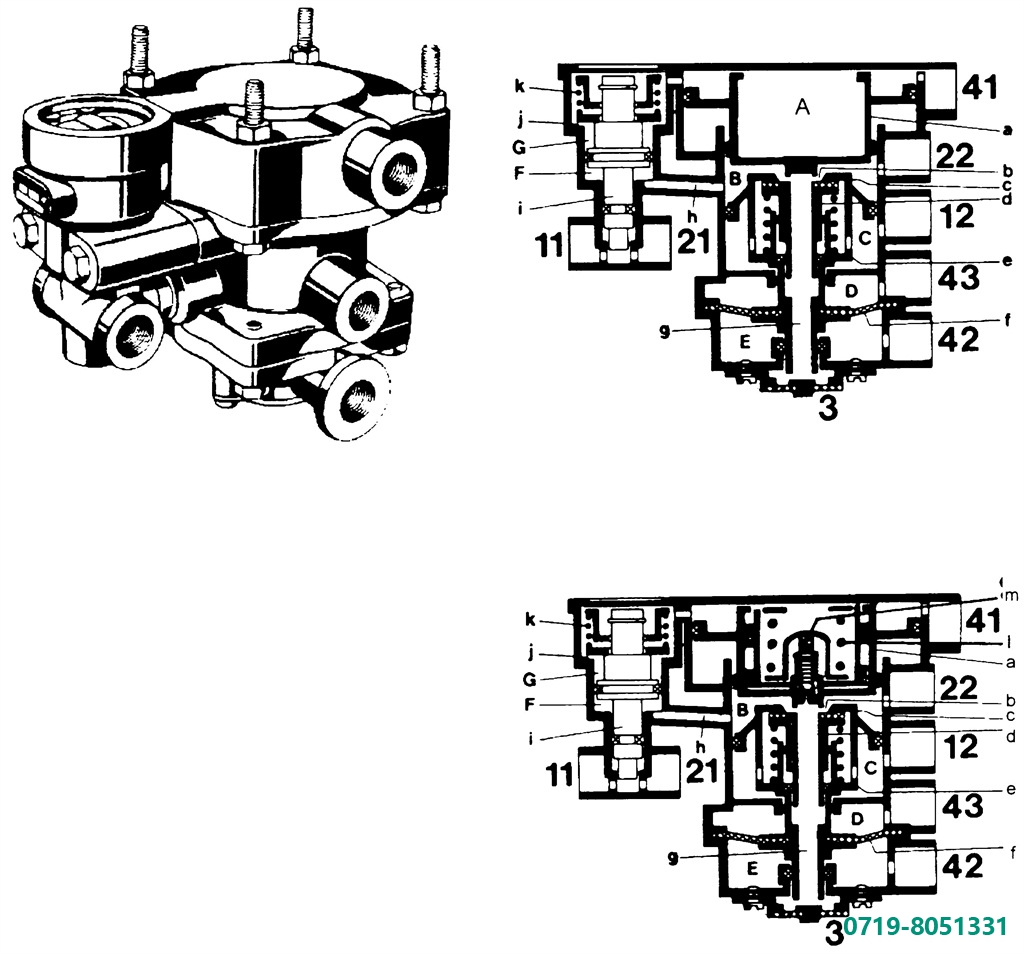

掛車控制閥（不帶節流）

用途
　　用以控制掛車或半掛車的制動，裝于牽引車上。

　　適用于掛車是雙管路制動系統，牽引車主制動是雙回路系統，停車或是斷氣式制動。

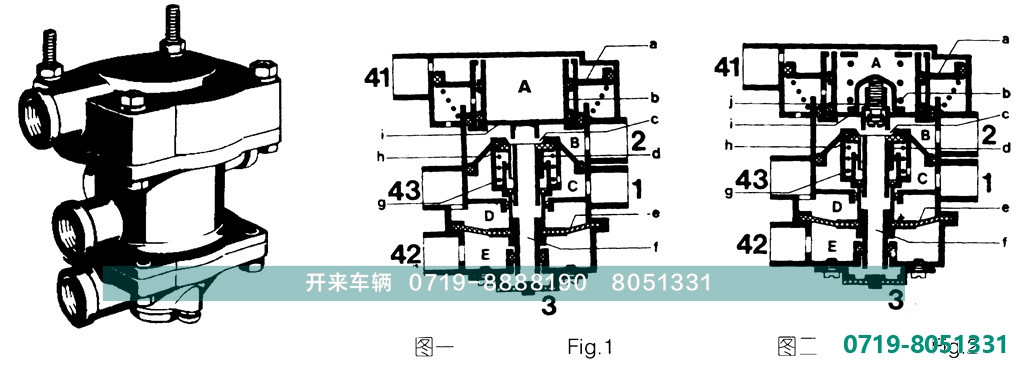

　　圖一：不帶越前裝置。

　　正常行使時，從手制動閥來的壓縮空氣從43口進入，使進氣門h關閉、排氣門C打開，2口無氣壓輸出。

　　當操縱牽引車行車制動時，從制動閥第一回路來的壓縮空氣從41口進入A腔，作用在活塞A上，使排氣門C關閉，進氣門h開啟，2口則有輸出。2口輸出氣壓值的大小與41口氣壓值成正比例。當?shù)谝换芈肥r，41口無氣壓出入，此時從制動閥第二回路來的壓縮空氣從42口進入。E腔，作用在膜片e上，使排氣門C關閉，進氣門h開啟，2口有輸出。2口輸出氣壓值大小與42口氣壓值成正比例。當解除制動時，41、42口氣壓下降而43口氣壓上升、進氣門h關閉，排氣門C打開，B腔氣壓(2口氣壓)從排氣口3進入大氣。

　　圖二：帶越前裝置。

　　原理同圖一，越前作用是通過調節螺釘調節彈簧的力，使2口相對與41口的壓力越前值最大可達100Kpa。

　　B、掛車閥(帶接流裝置)

　　用途

　　用以控制掛車或半掛車的制動，裝于牽引車上。適用于掛車是是雙回路制動系統，停車或緊急制動為斷氣式制動。

　　具有當掛車制動系統控制管路斷裂或漏氣會自動引起掛車制動的功能。

　　工作原理：

　　正常行駛時，從空壓機來的壓縮空氣從11口進入，使柱塞i處于上面的位置，節流閥體上的節流通道全部打開，氣壓從21口輸出直掛車充氣雙接頭，一方面給掛車充氣，另一方面又回到12口的輸入c腔。當掛車控制管路連接斷裂或漏氣，則制動時在22口不能建立壓力，從41口輸入G腔的壓縮空氣。使柱塞i下移，節流孔被堵住，使11口到21口的氣流受到很大的節流作用，同時進氣門C打開，因而掛車充氣管路中的壓力很快經12口，進氣閥門C從22口排入大氣。閥的其它部分工作原理同不帶節流裝置的掛車控制閥。

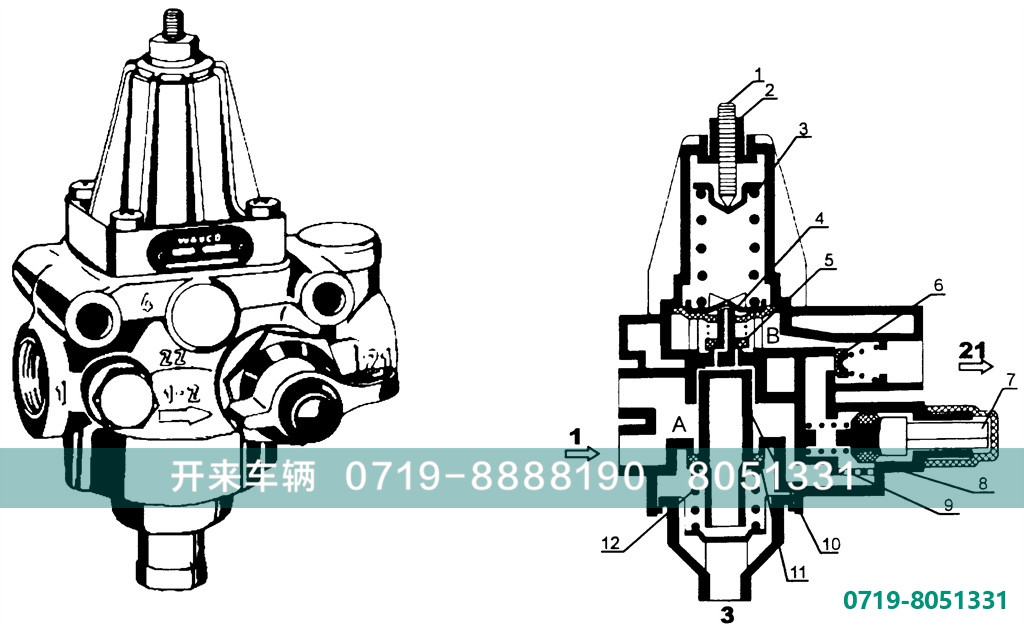

　　B：卸載閥

　　用 途：

　　能自動調節制動系統的工作壓力，防止氣路過載、去除水、油等污染物，并能向輪胎充氣。其中CF2系列，用于空氣干燥器。

　　工 作 原 理：

　　由于空壓機輸出的壓縮空氣從1口進入A腔經由濾清器(9)，單向閥門(6)從21口輸入，同時一部分壓縮空氣到達B腔。當B腔壓力達到810+-20Kpa時，膜片總成(4)克服彈簧(3)的預壓力而上移，閥門(5)打開，氣壓推動活塞(10)下移，打開排氣門(11)，氣流經排氣門(11)從3口排出，空壓機卸載。當21口的壓力下降了60+70Kpa時，由于B腔壓力下降，膜片總成(4)下移，將閥門(5)關閉，活塞(10)上移將排氣門(11)關閉，空壓機恢復向系統供氣。當系統壓力過載時，調壓閥內部的集成安全閥門(11)打開，從而實現過載保護。

　　向輪胎充氣時，拔下保護蓋，接上輪胎充氣裝置，此時附加閥桿(7)向左移動，閥門(8)將21口隔開，貯氣筒處于被隔開狀態，安全閥仍起作用。另外，當閥桿(7)處于中間位置時，可用外部氣源向貯氣筒充氣。

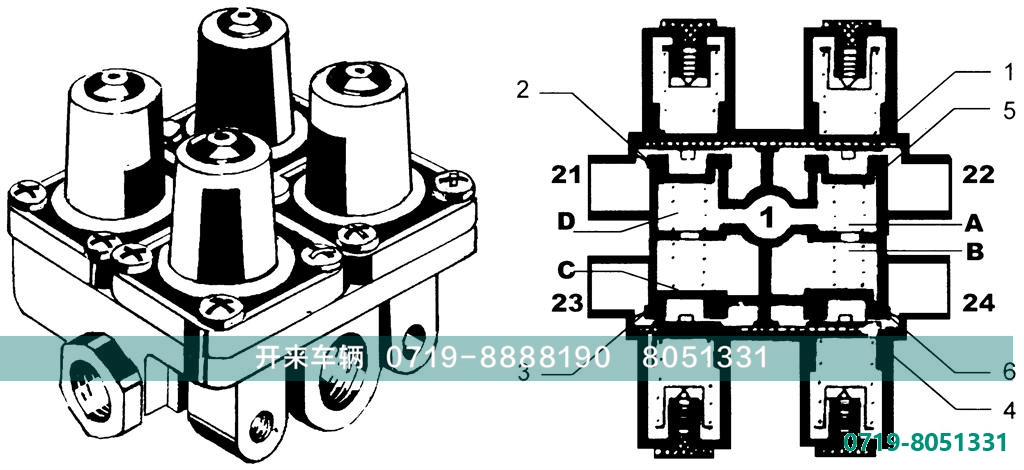

　　C：四回路空氣保護閥：

　　用途：

　　用于多回路氣制動系統。其中一條回路失效時，該閥能夠使其它回路的充氣和供氣不受影響。

　　工作原理：

　　氣壓從1口進入同時到達ABCD四腔。當達到閥門的開啟壓力時閥門2356同時被打開，壓縮空氣經21，22，23，24口輸送到貯氣筒。當某一回路例如21失效時，由閥門3，5，6的單向作用，保證22，23，24回路的氣壓不卸漏，同時22，23，24口的氣壓作用在膜片上4上和膜片1的右半部分，使得1口的氣壓容易將閥門3，5，6打開繼續向22，23，24回路供氣。當充氣壓力達到或超過閥門2的開啟壓力時，氣壓才從損壞的回路21中泄漏，而尚未失效的其它回路的壓力仍能得到保證。

二：一種典型車型制動原理圖

　　EQ1094F6D制動原理圖

另附感載閥工作原理

　　感載閥安裝在汽車架上，通過彈性臂與車橋上的某固定點式懸掛裝置連接?？蛰d時，空載時，車架與閥的距離最大，擺桿處于最低位置。隨汽車加載，此距離縮小，擺桿或彈性臂斷裂時，凸輪自動回位，使挺桿處于某個特定位置，從而決定了汽車的半載或滿載位置的功能。

　　來自制動閥的壓縮空氣進入4口流入A腔，并作用與活塞上使其下移，關閉排氣口，開啟進氣壓縮空氣流入膜片下方的C腔，加載與繼動活塞上。同時，A腔的壓縮空氣經閥門由通道E進入D腔，并作用在膜片的上面。正是這種預先調節，在低控制壓力下的部分載荷范圍內的感載比得以提高，當壓力再增大時，活塞將克服彈簧的力向上運動，關閉閥門。
